Световая инсталляция выглядит простой только до момента, когда нужно связать светильники, драйверы, шкаф управления и сценарии яркости в одну предсказуемую систему. Ошибки на этом этапе приводят к мерцанию, перегрузкам, неудобной настройке и сложному обслуживанию.
Когда проект требует гибкого управления, стоит заранее изучить диммер dmx 512 как отдельный элемент системы, а не как случайный модуль в щите. На странице SunElectro описан DimGate DIN: комбинированный диммер 220 В/1-10 В, управляемый по DMX512, с поддержкой RDM и монтажом на DIN-рейку.
Такое устройство уместно там, где нужно управлять силовыми линиями, аналоговыми входами драйверов и состоянием света из единой логики. Это может быть архитектурная подсветка, студийный свет, интерьерная сцена, музейная экспозиция или коммерческое пространство.
Определите задачу управления
Сначала нужно понять, что именно будет диммироваться: галогеновые лампы, лампы накаливания, LED-драйверы с входом 0-10 В или 1-10 В, отдельные группы светильников либо смешанная система.
Если нагрузка разная, обычного простого регулятора может не хватить. Комбинированный модуль удобен тем, что позволяет совместить несколько типов линий и управлять ими через привычный протокол DMX512.
На этапе проекта важно посчитать количество каналов, мощность, запас по нагрузке и место в электрическом шкафу. Для DIN-монтажа габариты и удобство разводки проводов имеют такое же значение, как и паспортные характеристики.
Почему важен DMX512
DMX512 давно используется в профессиональном свете, потому что позволяет передавать команды управления между контроллером и оборудованием по понятной адресной схеме. Это удобно для сцен, залов, фасадов и сложных интерьерных сценариев.
В бытовой установке иногда достаточно простого выключателя, но в коммерческом проекте часто нужны плавное включение, разные сцены, расписания, синхронизация с другими зонами и быстрый контроль состояния.
Если оборудование поддерживает RDM, настройка становится удобнее: часть параметров можно контролировать удаленно, быстрее искать ошибки адресации и получать информацию о состоянии устройств.
Проверьте совместимость с нагрузкой
Нельзя выбирать диммер только по названию протокола. Нужно смотреть, какие линии он поддерживает, какую мощность выдерживает, с какими драйверами и светильниками работает и какие ограничения есть по температуре.
Для DimGate DIN заявлены силовые линии и аналоговые линии управления, что важно для проектов со специализированными драйверами светильников. Но окончательную схему все равно должен проверять инженер или электрик.
Если нагрузка будет расти, лучше предусмотреть резерв каналов и место в шкафу. Переделывать щит после запуска объекта дороже, чем заложить аккуратный запас на этапе проекта.

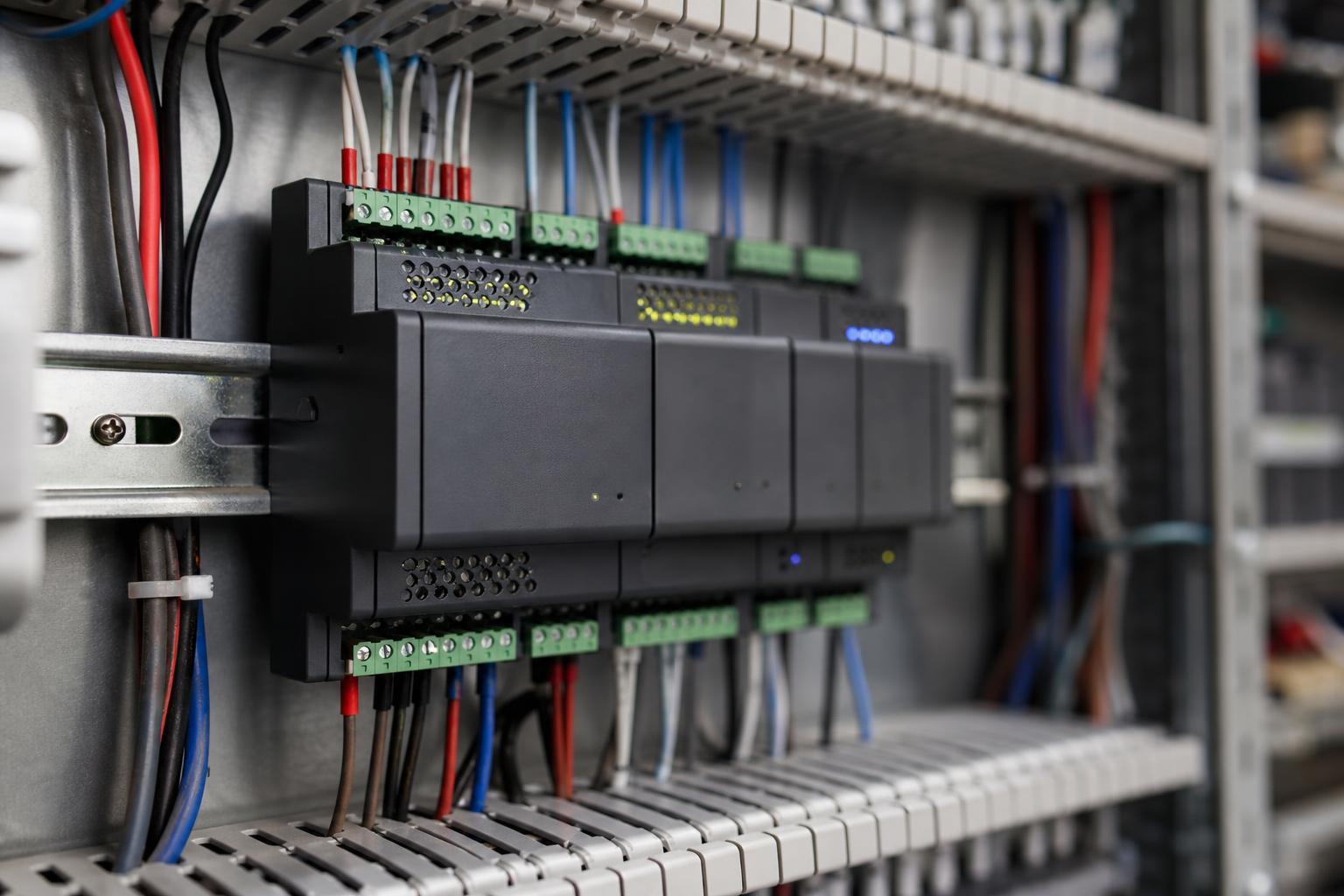

Продумайте монтаж в шкафу
DIN-рейка удобна тем, что оборудование размещается в шкафу аккуратно и обслуживаемо. Но рядом остаются вопросы вентиляции, маркировки кабелей, доступа к клеммам и разделения силовых и сигнальных линий.
DMX-линия чувствительна к качеству подключения. Желательно заранее продумать топологию, экранирование, терминаторы и маршрут кабеля, особенно если шкаф далеко от светильников.
Хорошая сборка заметна по мелочам: понятная маркировка, доступ к переключателям, аккуратная документация и возможность быстро понять, какой канал отвечает за конкретную группу света.
Настройка и проверка перед запуском
После монтажа систему проверяют не только на включение. Нужно пройти все каналы, посмотреть плавность диммирования, реакцию на команды, отсутствие мерцания, нагрев оборудования и корректность сценариев.
Если в системе есть RDM, стоит сохранить параметры адресации и состояния устройств. Эти данные пригодятся при обслуживании, замене оборудования и поиске редких ошибок.
Перед передачей объекта заказчику полезно подготовить короткую инструкцию: где находится шкаф, какие группы света есть, как переключать сцены и к кому обращаться при сбое.
Короткий чек-лист
- Посчитать каналы и типы нагрузки.
- Проверить совместимость DMX512, RDM и драйверов.
- Оставить место в шкафу и резерв по мощности.
- Протестировать все сценарии до сдачи объекта.
